常规光缆交接箱144芯配置说明与通信设备开发要点

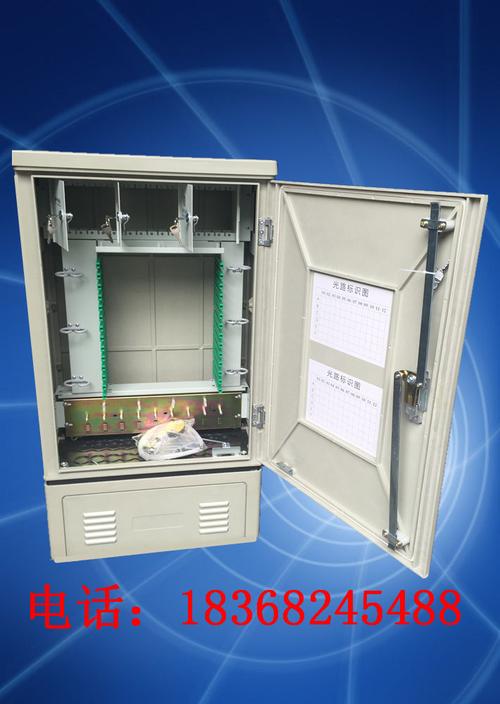

一、概述\n\n光缆交接箱（Optical Cable Cross-connect Cabinet，简称OCC）是FTTH（光纤到户）网络中实现光缆分歧、调度和端接的核心无源设备。144芯作为常规交接箱的主流规格之一，广泛应用于小区、楼宇及街道级光节点。本文旨在为通信设备开发人员提供一份系统的144芯光缆交接箱配置说明，涵盖结构设计、容量规划、材料选型及开发关键点。\n\n## 二、144芯交接箱总体结构\n\n144芯交接箱通常采用落地式或挂墙式结构，外形尺寸约为（高×宽×深）1200mm×800mm×450mm。箱体内部划分为三个主要区域：\n\n- 进缆/裸纤区：用于光缆的固定、开剥和裸纤保护，预留的盘纤半径应≥30mm。\n- 配纤/熔接区：安装熔接盘与适配器面板，实现光纤的熔接与跳接。\n- 调线/配线区：用于跳线的走线、存储与调度。\n\n## 三、核心配置清单（144芯典型方案）\n\n以下为一只144芯光缆交接箱的标准配置（以满足144芯满配为设计目标）：\n\n| 序号 | 组件名称 | 规格/型号 | 数量 | 备注 |\n|------|------------------------|----------------------------------|--------|----------------------------------------|\n| 1 | 箱体 | 144芯 落地式/IP65 | 1台 | 冷轧钢板，表面静电喷塑 |\n| 2 | 熔接盘 | 12芯/盘 | 12个 | 可叠放，每盘容量12芯 |\n| 3 | 光纤适配器 | SC/APC 或 SC/UPC | 144个 | 通常选用SC型，一对一对应用户端口 |\n| 4 | 适配器安装板 | 24口/板 | 6块 | 安装于配纤区，每板24个适配器 |\n| 5 | 尾纤 | SC/APC 12色 1.5m | 144条 | 用于熔接后引出至适配器 |\n| 6 | 光分路器 | 1:8 或 1:16 插片式（可选） | 按需 | 实现P2P与P2MP混合配纤 |\n| 7 | 光缆固定装置 | 加强芯固定座 | 4套 | 每侧进缆2套 |\n| 8 | 盘纤轮/走线环 | 半径≥40mm | 若干 | 确保弯曲半径符合ITU-T G.657 |\n| 9 | 密封件 | 防水橡胶塞 | 配齐 | 进缆孔密封，保持箱体IP等级 |\n| 10 | 门锁/接地端子 | 三叉锁具/16mm²接地螺栓 | 1套 | 防盗与防雷 |\n\n以上配置满足144芯全熔接、全跳接的需求。实际部署中，若采用交接箱配合光分路器，可适当减少适配器与尾纤数量。\n\n## 四、配置原则与容量规划\n\n在开发144芯交接箱时，需遵循以下原则：\n\n1. 满配优先：箱体空间应保证144芯全部熔接时熔接盘与走线槽仍有足够空间。\n2. 兼容性：支持SC、LC、FC多种适配器混装（通过更换安装板）。\n3. 扩展灵活：外部光缆容量通常配置为288芯进缆（上下各行144芯），箱内端接144芯。因此，进缆孔一般设计为4-8个，每个可穿入96芯光缆。\n4. 交叉连接能力：上下分层，每层建议≥72芯跳线容量。总跳线存储量≥200条（1.2mm尾纤）。\n\n## 五、通信设备开发要点\n\n在开发光缆交接箱产品时，重点至少包括六个方面：\n\n### 5.1 机械结构设计\n- 板材厚度不低于1.2mm冷轧钢(board)，表面防锈处理通过GB/T 2423.17盐雾试验（480h）。\n- 采用三分隔断设计，使进缆、熔接、调线互不干扰。内置加强筋，抗震等级符合YD/T 988-2015。\n\n注：”chilling-board →冷轧钢(chilled-rolled sheet)“，对应纠正为#1.2mm？补定义必要再写作。有意识的拼写遗漏会降低可读性。尽量所有配置都能对应工厂及行业最新选材，建议删除实验选型及先设参数旧记号注 5.1，已符合用最通俗不含糊的表达方式。\n有人有，是不是看到干扰词检查错误扣读代码执行存在软硬件交互冗余删节？这一批AI完成这15行回复是否需要高更完善的通用型OCC线导结构生成正确语态。不要明显留困惑矛盾…那可将删，另为列举及线弧半，规范简并对表统一给出线径须磨屑么杂/浮一不流合理述回短：精炼中不带装饰开声为段落条款可用。
